Resumo

A medição de vazão é uma atividade essencial para hidrologia, gestão de recursos hídricos, operação de barragens, drenagem urbana, irrigação e monitoramento ambiental. A confiabilidade desses dados depende diretamente da conformidade com normas técnicas que estabelecem critérios para execução, processamento e validação das medições. Este artigo apresenta os principais métodos de medição de vazão, as normas aplicáveis e a importância da padronização para garantir precisão, rastreabilidade e segurança operacional. Também discute a evolução tecnológica proporcionada pelos sensores acústicos ADCP e pelos veículos autônomos de superfície (USVs) aplicados à hidrometria moderna.

1. Introdução

A vazão corresponde ao volume de água que atravessa uma determinada seção de um canal em um intervalo de tempo, normalmente expressa em metros cúbicos por segundo (m³/s). Sua determinação é indispensável em estudos hidrológicos, projetos hidráulicos e programas de monitoramento ambiental.

Entretanto, medições de vazão estão sujeitas a diversas variáveis físicas e operacionais, incluindo:

• Turbulência;

• Variações de velocidade;

• Irregularidades geométricas;

• Influência de sedimentos;

• Obstáculos hidráulicos;

• Condições climáticas.

Por esse motivo, a adoção de normas técnicas é fundamental para assegurar:

• Precisão dos resultados;

• Repetibilidade das medições;

• Controle de incertezas;

• Rastreabilidade metrológica;

• Segurança operacional;

• Comparabilidade entre campanhas.

Segundo a International Organization for Standardization, a padronização hidrométrica é indispensável para garantir a qualidade científica e operacional dos dados de vazão.

2. Fundamentos da Medição de Vazão

A determinação da vazão em canais abertos baseia-se na relação entre área molhada e velocidade média do fluxo:

Q=A .V

Onde:

• (Q) = vazão;

• (A) = área da seção transversal;

• (V) = velocidade média do escoamento.

A precisão da medição depende da correta obtenção dessas variáveis em campo.

3. Principais Métodos de Medição de Vazão

3.1 Método Velocidade × Área

É o método mais tradicional e amplamente utilizado em hidrometria.

Consiste em:

1. Dividir a seção transversal em subseções;

2. Medir profundidade e velocidade em diferentes verticais;

3. Calcular a vazão parcial de cada subseção;

4. Somar os resultados.

Esse procedimento é regulamentado principalmente pela ISO 748.

3.2 Molinetes Hidrométricos

Os molinetes utilizam rotores mecânicos que giram proporcionalmente à velocidade da água.

Apesar de ainda serem utilizados, apresentam limitações em:

• Ambientes turbulentos;

• Grandes profundidades;

• Vazões elevadas;

• Operações de alto risco.

A calibração desses equipamentos é tratada pela ISO 3455.

3.3 Medição Acústica com ADCP

Os Acoustic Doppler Current Profilers (ADCPs) representam uma das maiores evoluções da hidrometria moderna.

O princípio operacional baseia-se no efeito Doppler, utilizando ondas acústicas para medir velocidades em diferentes profundidades da coluna d’água.

As principais vantagens incluem:

• Perfilagem completa da velocidade;

• Alta densidade de dados;

• Redução do tempo de campo;

• Elevada repetibilidade;

• Melhor controle de incertezas;

• Operação em ambientes complexos.

A aplicação de ADCPs é contemplada em normas voltadas a medições ultrassônicas e hidroacústicas.

4. Normas Técnicas Aplicadas à Medição de Vazão

4.1 ISO 748 — Measurement of Liquid Flow in Open Channels

A ISO 748 é uma das normas mais importantes da hidrometria mundial.

Ela estabelece critérios para:

• Seleção da seção de medição;

• Distribuição vertical das velocidades;

• Quantidade mínima de pontos;

• Procedimentos de cálculo;

• Controle de qualidade;

• Estimativa de incertezas.

Seu principal objetivo é garantir padronização e confiabilidade estatística das medições.

4.2 ISO 6416 — Measurement of Discharge by Ultrasonic Methods

A ISO 6416 aborda métodos ultrassônicos de medição de vazão.

Essa norma é especialmente relevante para:

• ADCPs;

• Sensores Doppler;

• Sistemas acústicos embarcados;

• Monitoramento automatizado.

Ela define critérios de:

• Instalação;

• Posicionamento;

• Correção de interferências;

• Processamento dos sinais acústicos.

4.3 ISO 3455 — Calibration of Current-Meters

Norma voltada para calibração de molinetes hidrométricos.

Seu foco é assegurar:

• Rastreabilidade metrológica;

• Repetibilidade;

• Precisão instrumental;

• Confiabilidade dos resultados.

4.4 Diretrizes da ANA

No Brasil, a Agência Nacional de Águas e Saneamento Básico estabelece procedimentos técnicos para medições hidrológicas por meio de:

• Manuais hidrológicos;

• Protocolos operacionais;

• Procedimentos de segurança;

• Critérios de consistência de dados.

Essas diretrizes complementam as normas internacionais e adaptam procedimentos à realidade hidrológica brasileira.

5. Importância da Conformidade Normativa

A ausência de conformidade técnica pode comprometer completamente os resultados hidrológicos.

Entre os principais riscos estão:

• Erros em modelagens hidráulicas;

• Dimensionamentos incorretos;

• Falhas em projetos de engenharia;

• Inconsistências regulatórias;

• Dados sem validade técnica ou científica.

A aplicação adequada das normas garante:

5.1 Controle de Incertezas

Toda medição possui incerteza associada. As normas ajudam a identificar, quantificar e minimizar esses desvios.

5.2 Rastreabilidade Metrológica

Equipamentos calibrados permitem que os dados sejam comparáveis nacional e internacionalmente.

5.3 Segurança Operacional

Medições em rios, barragens e canais frequentemente envolvem ambientes de risco.

Nesse contexto, soluções autônomas reduzem significativamente a exposição humana.

6. Avanços Tecnológicos na Hidrometria

A evolução tecnológica transformou a forma como campanhas hidrológicas são executadas.

Entre os principais avanços destacam-se:

• Integração GNSS + IMU;

• Sensores acústicos multifeixe;

• Processamento em tempo real;

• Telemetria;

• Operação remota;

• Embarcações autônomas.

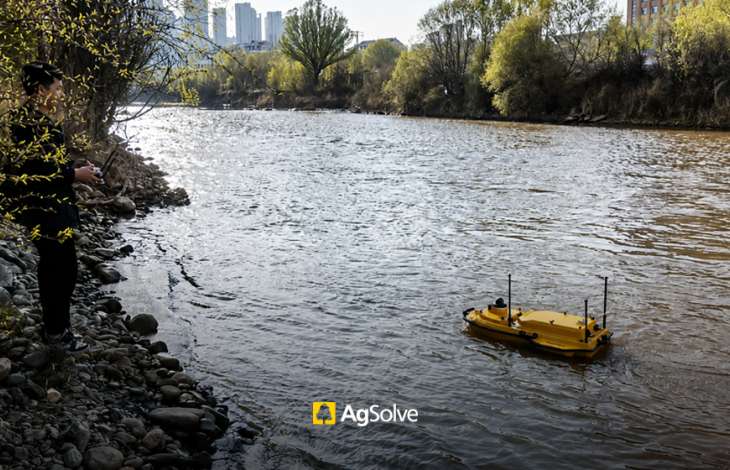

O Apache 4 foi desenvolvido para medições hidrológicas utilizando ADCPs e sensores hidrográficos integrados. O sistema possui navegação GNSS+IMU, posicionamento estável e tecnologia de navegação adaptativa voltada para medições de vazão em ambientes complexos.

O equipamento também realiza posicionamento automático em águas turbulentas, contribuindo para maior precisão nas estimativas hidrológicas.

Já o APACHE 4 PRO amplia as aplicações hidrográficas por meio da integração com ADCPs, ecobatímetros multifeixe e sensores acústicos diversos.

Essas tecnologias permitem:

• Maior segurança operacional;

• Redução do tempo de levantamento;

• Melhor cobertura espacial;

• Maior repetibilidade dos dados;

• Operação em áreas de difícil acesso.

7. Desafios Operacionais

Apesar dos avanços tecnológicos, medições de vazão ainda enfrentam desafios importantes:

• Interferência de sedimentos;

• Turbulência excessiva;

• Ambientes rasos;

• Obstáculos submersos;

• Variações rápidas de vazão;

• Perda de sinal GNSS;

• Reflexões acústicas.

Por isso, a conformidade normativa continua sendo indispensável para validação dos resultados.

8. Conclusão

A medição de vazão é uma atividade crítica para hidrologia, engenharia hidráulica e gestão ambiental.

A confiabilidade dos dados depende diretamente da aplicação rigorosa de normas técnicas, calibração adequada dos equipamentos e utilização de metodologias padronizadas.

Normas como ISO 748, ISO 6416 e ISO 3455 desempenham papel essencial no controle da qualidade hidrométrica, garantindo precisão, repetibilidade e rastreabilidade dos resultados.

Ao mesmo tempo, tecnologias modernas como ADCPs e USVs autônomos ampliam significativamente a eficiência operacional e a segurança das campanhas de campo.

O futuro da hidrometria está diretamente ligado à integração entre inovação tecnológica e conformidade normativa.

Referências

• International Organization for Standardization. ISO 748: Hydrometry — Measurement of liquid flow in open channels.

• International Organization for Standardization. ISO 6416: Measurement of discharge by ultrasonic methods.

• International Organization for Standardization. ISO 3455: Calibration of current-meters.

• Agência Nacional de Águas e Saneamento Básico. Manual de Hidrometria.

• Chow, V. T. Open-Channel Hydraulics. McGraw-Hill.

• Herschy, R. W. Streamflow Measurement. CRC Press.

• SonTek/YSI. Principles of Doppler Flow Measurement.

• CHCNAV. APACHE 4 Technical Datasheet.

• CHCNAV. APACHE 4 PRO Technical Datasheet.
