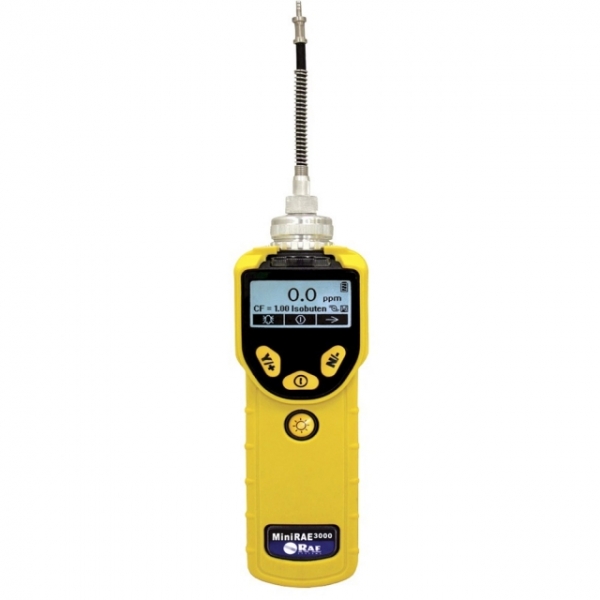

MiniRAE 3000 - Detector de Gases
RAE
O MiniRAE 3000 é o mais avançado detector de composto orgânico volátil do mercado. Ideal para aplicações HazMat/Segurança Interna e higiene industrial.
Aplicações
- » Detecção de Gases: Inspeção de Incêndios
- » Detecção de Gases: Materiais Perigosos
- » Detecção de Gases: Detecção VOC
- » Detecção de Gases: Tratamento de Águas Residuais
- » Detecção de Gases: Proteção e Segurança do Trabalho

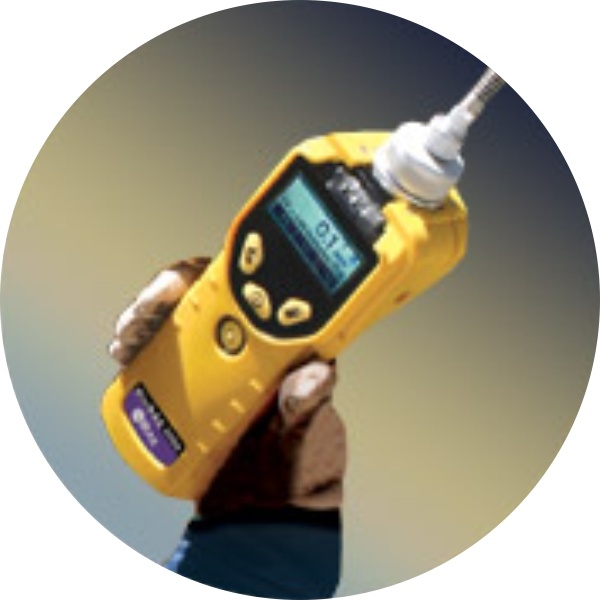

O MiniRAE 3000
O MiniRAE 3000 é o modelo de detector de compostos orgânicos voláteis (VOC) portátil mais avançado do mercado.
Desenvolvido pela RAE Systems, uma empresa líder em soluções de detecção de gases, este dispositivo é projetado para monitorar a presença da concentração de compostos orgânicos voláteis (VOCs) e outros gases tóxicos em ambientes industriais, espaços confinados e outras áreas potencialmente perigosas.
O alcance estendido de 0 a 15.000 ppm de seu detector de fotoionização (PID) faz dele um instrumento ideal para aplicações que vão desde higiene industrial até detecção de vazamentos e de materiais perigosos (HazMat).
As aplicações do Detector de Gases MiniRAE 3000 incluem:
- Petróleo e gás;
- Segurança industrial;
- Defesa civil.
Como funciona o MiniRAE 3000?
O MiniRAE 3000 é um detector de gases portátil que utiliza a tecnologia PID (Detector de Ionização por Foto) para monitorar a presença e concentração de compostos voláteis (VOCs) e outros gases tóxicos.
O dispositivo possui recursos de calibração automática e compensação de temperatura, garantindo resultados precisos.
Seu modem RF permite transmissões de dados em tempo real com um controlador base localizado até 500 pés (ou 2 milhas com o modem portátil RAELink3 opcional) de distância do detector MiniRAE 3000.
Um computador pessoal pode ser usado como estação de base para um sistema Mini-RAE 3000.
O software padrão ProRAE Remote é capaz de monitorar a entrada de até 64 monitores remotamente localizados como o MiniRAE 3000, ou AreaRAE etc.
Características do MiniRAE 3000
O detector MiniRAE 3000 possui vários recursos e funcionalidades que o tornam uma ferramenta valiosa para garantir a segurança e a conformidade ambiental, como por exemplo:
- Ampla faixa de medição: o detector de gases MiniRAE 3000 pode detectar VOCs em uma ampla faixa de concentrações, geralmente de 0 a 15.000 ppm (partes por milhão), permitindo que os usuários identifiquem rapidamente a presença de gases tóxicos e adotem medidas de controle e prevenção.
- Tecnologia PID (Detector de Ionização por Foto): o MiniRAE 3000 utiliza uma tecnologia de detecção conhecida como PID, que emite luz ultravioleta para ionizar os gases presentes no ar. Essa ionização gera uma corrente elétrica proporcional à concentração do gás, permitindo controles rápidos e precisos;
- Calibração e compensação de temperatura: o detector MiniRAE também possui recursos de calibração automática e compensação de temperatura, garantindo resultados precisos mesmo em condições de alta temperatura ou variações de temperatura;
- Alarmes audíveis e visíveis: permitindo uma resposta rápida em situações de emergência, o dispositivo ainda possui alarmes sonoros e visuais que alertam os usuários quando os níveis de gases tóxicos excedem os limites pré-definidos;
- Registros de dados: o MiniRAE 3000 armazena dados de medição em sua memória interna, facilitando o rastreamento das concentrações de gases ao longo do tempo e análise dos dados para fins de conformidade e segurança;
- Conectividade sem fio: a possibilidade de conectividade sem fio do MiniRAE 3000 permite o monitoramento remoto e em tempo real das condições do ambiente e integração com sistemas de controle e automação;
- Design robusto e resistente: para suportar condições adversas e ambientes agressivos, o MiniRAE 3000 possui um design resistente, construído com materiais de alta qualidade.
Em resumo, o MiniRAE 3000 é um detector de gases altamente eficiente e confiável, ideal para monitorar a presença de compostos voláteis e outros gases tóxicos em setores diversos e garantir tanto a segurança dos trabalhadores quanto a proteção do meio ambiente.
Vantagens do MiniRAE 3000
Confira todos os principais benefícios da utilização do Detector de Gases MiniRAE 3000:
- Visualização dos dados do sensor em tempo real e do status do alarme da sede ou centro de comando;
- Reconhecimento automático do tipo da lâmpada;
- Lâmpada Duty-cyclingTM e tecnologia auto-limpante do sensor;
- Entrada Flexi-ProbeTM firme e flexível;
- 3 chaves grandes operáveis com 3 camadas de luvas;
- Bomba de amostragem forte e embutida permite coletas em até 30 metros (100 pés) horizontalmente ou verticalmente;
- Alarme alto de 95 dB;
- Alarme visual vermelho intermitente;
- Baterias alcalinas e de íon lítio intercambiáveis;
- Suporte de carga como um carregador de bateria externo;
- O software ProRAE Remote controla e mostra simultaneamente leituras de até 64 detectores remotos;
- Licença grátis da transmissão RF com banda ISM com alcance da comunicação de 500 pés a 2 milhas (opcional);
- Modem opcional RAELink III fornece capacidade de GPS de rastrear e mostrar leituras de detectores remotos assim como transmissões de longa distância de 2 milhas;
- Registro de dados com até 6 meses de dados em intervalos de 1 minuto;
- Garantia de 1 anos da lâmpada de 10.6 eV.
Características principais:
- Provido de tecnologia PID, fornecendo recursos únicos.
- Tempo de resposta de 3 segundos;
- Alcance estendido até 15000 ppm com linearidade aperfeiçoada;
- Compensação da umidade com sensores de temperatura e umidade integrados;
- Transmissão de dados em tempo real com o modem RF embutido ou via Bluetooth;
- Projetado para um acesso simples à lâmpada e ao sensor em segundos sem ferramentas;
- Display gráfico grande para uma simples visão geral do tipo de gás, fator de correção e concentração;
- Bateria intercambiável em campo em segundos sem a necessidade de ferramentas;
- Luz integrada para melhor visualização em condições escuras;
- Telas amigáveis incluindo a visualização da plotagem de gráficos;
- Lista integrada de fatores de correção da RAE Systems para 350 compostos para medir mais substâncias químicas que qualquer outro PID;
- Suporte multi línguas com mais de 10 línguas codificadas;
- Robusto, resiste ao uso em ambientes agressivos;
- IP-67 à prova d’água, projetado para fácil limpeza e descontaminação em água;
- Revestimento de borracha removível, forte e protetor.
TESTE DE UMIDADE
TESTE DE LINEARIDADE
Manual MiniRae 3000|
Problema |
Possível Causa |
Solução |
|
Não é possível ligar após o carregamento da bateria |
Descarregada da bateria. |
Carregar ou substituir a bateria. |
|
Bateria com defeito. |
||
|
Leitura anormalmente |
Filtro sujo. |
Substitua o filtro. |
|
Módulo sensor sujo. |
Seque o módulo sensor. |
|
|
O excesso de umidade e condensação de água. |
||
|
Calibragem incorreta. |
Calibrar a unidade. |
|
|
Leitura anormalmente |
Filtro sujo. |
Substitua o filtro. |
|
Módulo sensor sujo. |
Remover adaptador de calibração. |
|
|
Lâmpada fraca ou suja. |
Verifique se há vazamento de ar. |
|
|
Calibragem incorreta. |
Calibrar a unidade. |
|
|
Sirene inoperante |
Campainha ruim |
Verifique se campainha não está desligado. |
|
Fluxo de entrada muito baixo |
Bomba de diafragma danificado ou com fragmentos. |
Verifique o caminho de fluxo; sensor de módulo de O-ring, conectores de tubos e ajuste de compressão tubo. |
|
Vazamentos |
||
|
“Lamp” mensagem durante operação. |
Circuito da unidade da lâmpada. |
Desligue o aparelho e substitua a lâmpada UV |
O que é um sensor de PID?
PID (Photoionization Detector) é um detector de gases que tem como princípio de funcionamento a fotoionização. A determinação de VOCs é precisa desde baixas concentrações, na ordem de ppb (partes por bilhão), até concentrações superiores a 10.000 ppm (partes por milhão). Além disso, essa tecnologia terá utilizada em outras aplicações distintas.
Como o sensor de PID trabalha?
Um detector por fotoionização (PID) utiliza uma lâmpada ultravioleta (UV) para “separar” moléculas em íons positivos e negativos, essa ação faz com que possam ser detectados e assim medidos (figura 01). A ionização acontece quando a molécula absorve a alta quantidade de energia da lâmpada ultravioleta, excitando a mesma, o que resultará na perda temporária de elétron e geração do íon positivo. O gás a partir de então setorna carregado eletricamente. No sensor de PID
essas partículas carregadas geram uma corrente, queserá amplificada e a concentração mostrada no display em ppm ou até mesmo em ppb.
Após a passagem dos íons pelos eletrodos do sensor, estes rapidamente se recombinam para formar a molécula original novamente. A tecnologia PID não é destrutiva, ela não queima o gás ou o altera permanentemente, o que permitirá a sua utilização em amostragens de gases.
O que o sensor de PID detecta?
Todos os elementos que podem ser ionizados necessitaram de quantidades diferentes de energia. Essa energia necessária para desassociar um elétron e ionizar um composto, é chamada de Potencial de Ionização (PI) e medida em elétron-Volt (eV), (figura 02). A energia luminosa emitida pela lâmpada UV é sempre medida em eV.
O maior grupo de compostos que podem ser medido pelo PID são os Orgânicos Voláteis, como por exemplo:
• Aromáticos: Compostos que contem anéis de benzeno incluindo benzeno, tolueno, etilbenzeno e xileno.
• Cetonas e aldeídos: Compostos que contem a ligação C = O incluindo acetona, metil-etilcetona e acetaldeído.
• Amidas e aminas: Compostos orgânicos que contem nitrogênio, como a dietilamina.
• Hidrocarbonetos clorados: Como o tricloroetileno e o percloroetileno.
• Compostos de enxofre: Mercaptanos, Sulfetos.
• Hidrocarbonetos insaturados:Como butadieno e isobutileno.
• Alcoóis: Como isopropanol e etanol.
• Hidrocarbonetos saturados:Como o butano e o octano.
O que o PID não detecta?
• Radiação.
• Ar (N2,O2,CO2 ,H2O)
• Tóxicos comuns (CO, HCN, SO2)
• Gases naturais (metano e etano)
• Gases Ácidos (HCl, HF, HNO3)
• Outros: Freons, Ozônio, peróxido de hidrogênio.
• Não Voláteis: PCBs, graxas.
