ADCP RS1200 e RS600: Medição de Vazão e Perfil de Corrente
CHCNAV

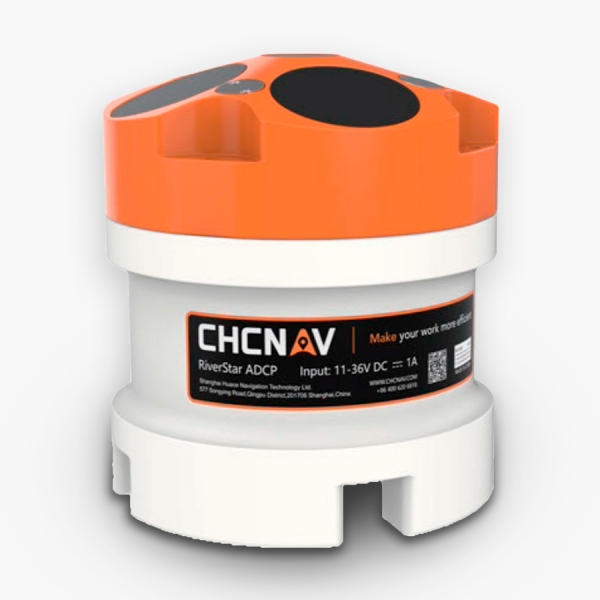

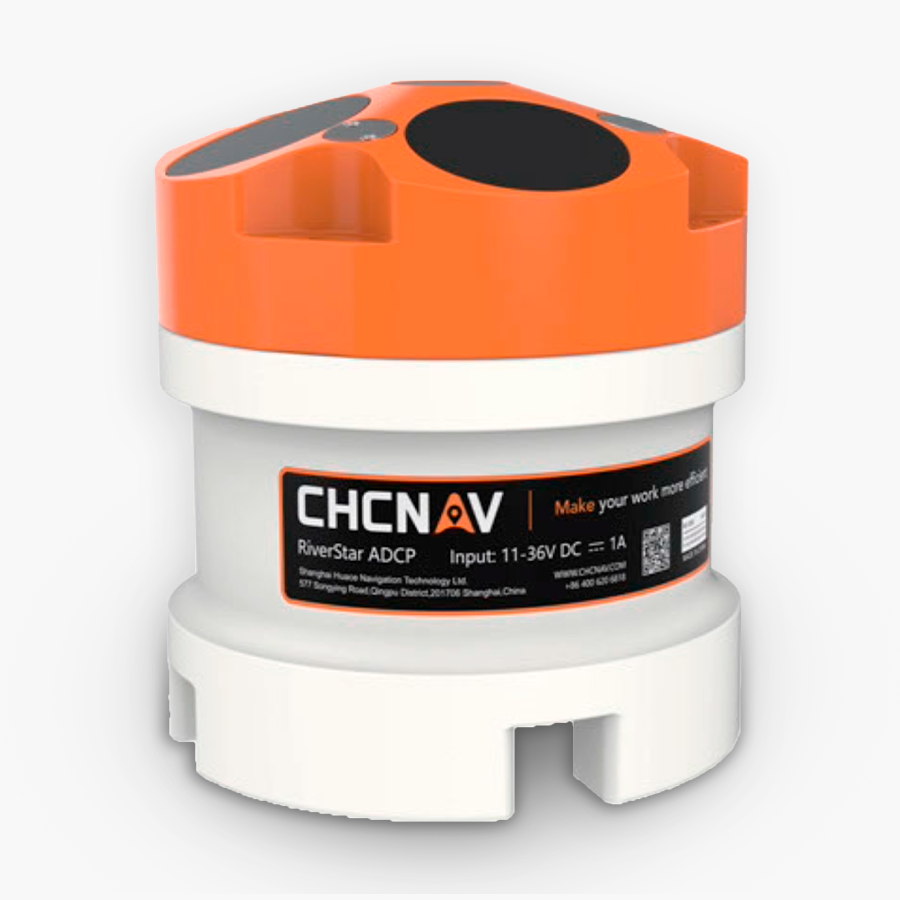

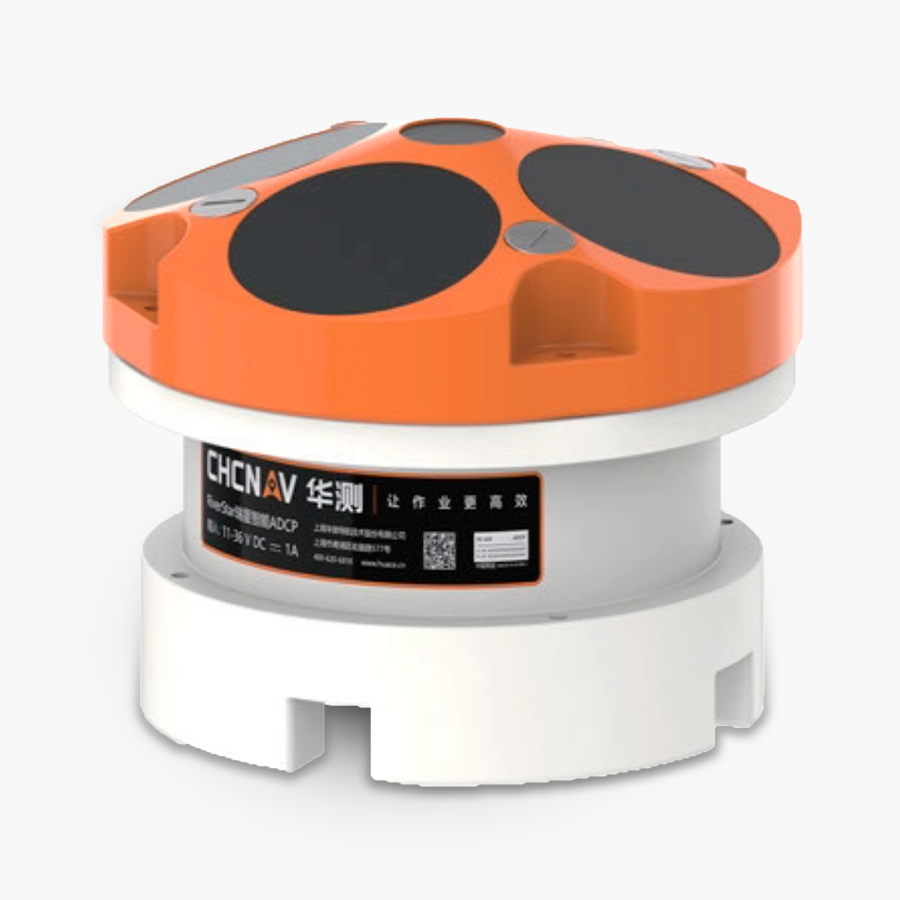

Os ADCPs RS1200 e RS600 da CHCNAV são perfiladores acústicos Doppler de alta precisão, ideais para medição de vazão, velocidade e direção de corrente em rios, canais e ambientes aquáticos diversos.
Os ADCPs RS1200 e RS600 da CHC Navigation são soluções avançadas para medição hidrológica, projetadas para fornecer dados altamente precisos de velocidade, direção e vazão da água em diferentes condições de campo.
Baseados na tecnologia de Perfilador Acústico Doppler de Corrente (ADCP), esses equipamentos utilizam múltiplos feixes acústicos para medir o comportamento da água ao longo da coluna d’água, permitindo análises completas da dinâmica hídrica.
Com arquitetura de 5 feixes e medição central de profundidade em 300 kHz, os modelos oferecem excelente desempenho tanto em águas rasas quanto profundas, com alta confiabilidade mesmo em ambientes com variação de fluxo e presença de sedimentos.
Os equipamentos contam com modo de medição automatizado, eliminando a necessidade de configurações complexas em campo e garantindo maior eficiência operacional.
Quando integrados a plataformas como o Apache 4 Pro USV, os ADCPs RS1200 e RS600 permitem operações mais seguras, rápidas e produtivas, com coleta de dados remota e redução da exposição da equipe.
Além disso, o ecossistema de software proporciona planejamento, aquisição e pós-processamento de dados, garantindo controle total do fluxo de trabalho.
Características:
-
Tecnologia ADCP (Perfilador Acústico Doppler)
-
Medição de vazão, velocidade e direção da corrente
-

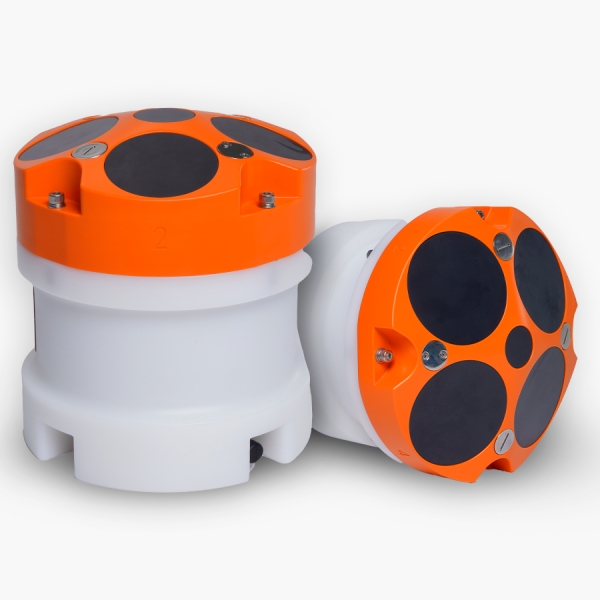

Sistema de 5 feixes para maior precisão
-
Medição central de profundidade em 300 kHz
-
Operação automatizada (sem necessidade de configuração manual)
-
Alta precisão em águas rasas e profundas
-
Baixa zona cega e alta resolução em baixa profundidade
-
Redução de ruído e melhora da relação sinal-ruído
-
Armazenamento interno de dados e integração com software
-
Compatibilidade com plataformas USV, embarcações e sistemas fixos
Aplicações:
-
Medição de vazão em rios e canais
-
Estudos hidrológicos e hidrodinâmicos
-
Monitoramento de recursos hídricos
-
Avaliação de eventos extremos (cheias e estiagens)
-
Projetos de barragens e reservatórios
-
Calibração de modelos hidrológicos
-
Monitoramento ambiental em corpos d’água
-
Estudos de vazão ecológica
-
Monitoramento de canais e hidrovias
-
Aplicações em oceanografia e correntes marítimas
| Especificações | ||
| Foto do produto | RS-1200 | RS-600 |
 |
 |
|
| Frequência | 1200 kHz | 600 kHz |
| Transdutor | 5 feixes | |
| Perfis de velocidade da água | ||
| Perfil de velocidade da água | ±20 m/s máximo; ±5 m/s padrão | |
| Padrão de resolução | 1 mm/s | |
| Quantidade de células | 260 | |
| Tamanho da célula | 0,02 ~ 2 m | 0,05 ~ 4 m |
| Faixa de perfilamento | 0,1 ~ 40 m | 0,3 ~ 90 m |
| Precisão | ± 0,25% ±2 mm/s | |
| Rastreamento do fundo | ||
| Faixa de profundidade | 0,1 ~ 55 m | 0,3 ~ 120 m |
| Precisão | ± 0,25% ±2 mm/s | |
| Faixa de velocidade | ±20 m/s máximo; ±5 m/s típico | |
| Feixe vertical (medição de profundidade) | ||
| Frequência | 300 kHz | |
| Alcance | 0,2 ~ 180 m | |
| Sensores padrão | ||
| Bússola: faixa/precisão/resolução | 0~360° / ±0,1° / 0,01° | |
| Inclinação (pitch e roll): faixa/precisão/resolução | ±90° / ±0,15° / 0,01° | |
| Temperatura: faixa/precisão/resolução | -10°C ~ 85°C / ±0,1°C / 0,01°C | |
| Recursos gerais | ||
| Modo de operação | Larga faixa/pulso coerente; automático/manual | |
| Taxa de saída de dados | 1 ~ 20 Hz | |
| Faixa de voltagem | 11 ~ 36 V CC | |
| Material | Plásticos de engenharia | |
| Tamanho (Altura × Diâmetro) | 191 mm × 170 mm | 195 mm × 229 mm |
| Peso | 3,88 kg | 6,86 kg |
| Comunicação | RS232, 115200 (padrão), 4800 ~ 115200 | |
| Armazenamento interno | -30°C ~ 70°C | |
| Temperatura de operação | -5°C ~ 50°C | |
| Software | HydroProfiler, EasySail (Android) | |
Folder - ADCP RS1200 & RS600- O que é um ADCP e para que ele serve?
O ADCP (Perfilador Acústico Doppler de Corrente) é utilizado para medir velocidade, direção e vazão da água ao longo da coluna d’água.
- Qual a diferença entre o RS1200 e o RS600?
Os modelos possuem características semelhantes, com variações de frequência e aplicação, sendo indicados para diferentes condições de profundidade e velocidade de fluxo.
- Os equipamentos funcionam em águas rasas?
Sim. Os modelos possuem alta resolução e baixa zona cega, sendo adequados para medições em águas rasas.
- É possível utilizar os ADCPs com plataformas autônomas?
Sim. Os equipamentos são compatíveis com plataformas como o Apache 4 Pro USV, permitindo medições remotas e seguras.
- É necessário configurar manualmente o equipamento?
Não. Os modelos contam com modo automático de medição, facilitando a operação em campo.
- Quais dados o ADCP fornece?
Velocidade da água, direção do fluxo e cálculo de vazão, além de informações detalhadas ao longo da profundidade.
- A AgSolve oferece suporte técnico?
Sim. A equipe da AgSolve Monitoramento Ambiental oferece suporte técnico especializado para aplicação das soluções em campo.
